Équipement De Diagnostics DS

Notre logiciel de diagnostic DS est disponible en tant qu'option unique de VCI, DS150E, ou tablette intelligente, DS450E. Disponible en tant que VCI autonome grâce au DS150E ou avec tablette via le DS450E, le logiciel simple et facile d’utilisation fournit un diagnostic rapide et précis des systèmes clés du véhicule. Utilisée sur un PC ou ordinateur portable d'atelier,  le DS150E est fournie avec une VCI  seule. Avec l'offre DS450E, vous bénéficiez des mêmes avantages, avec tablette dédiée en plus. Fonctionnant sous Windows 10, la tablette offre un écran haute définition large de 10,1 pouces, , avec un processeur à quatre cœurs puissant et une mémoire de 4 Go. Quelle que soit la plateforme que vous choisirez, vous bénéficierez de la même capacité de diagnostic performante, réactive et précise.
equipement de diagnostic

Exigences système recommandées DS150E :

Intel® Core i5 ou mieux.
Windows 10, Windows 8, Windows 7.
RAM de 4 Go (en fonction du système).
Espace disque dur libre de 4 Go.
de 1440 x 900 ou plus.
Résolution d'écran
Connexion Internet.
Bluetooth (SPP) ou USB.
Adobe Acrobat Reader 8.0 ou version supérieure.

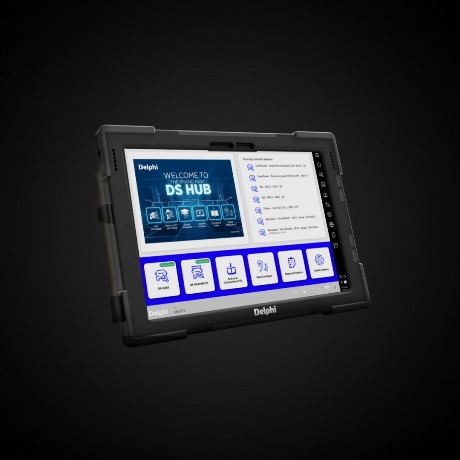

Spécifications techniques DS450E :

Kit PC de tablette de 10,1 pouces, Windows 10 Pro.
Écran antireflet WXGA de 10,1 pouces.
Stockage eMMC de 64 Go.
Batterie polymère ion-lithium de 32,5 Wh
SDRAM DDR3L-1600 de 4 Go.
Processeur à quatre
cœurs Intel® AtomTM x5-Z8350
Bluetooth et LAN sans fil.
Antennes WWAN 4.0.
USB 2.0.
USB 3.0.
Lecteur de carte mémoire SD.
Mini HDMI.
Connecteur de station d'accueil.
Fourni avec un clavier – au Royaume-Uni et en France uniquement

La Différence Delphi

  • 100 ans d'expérience OE, fournisseur des meilleurs constructeurs automobiles du monde
  • Héritage et connaissances constructeurs dans chaque pièce de rechange
  • Portefeuille complet pour une large gamme de véhicules et d’années-modèles
  • Unités de gestion des stocks simplifiées pour une gestion facile des stocks
  • Support à travers d'outils, de conseils et de formation
delphi-difference

Téléchargements et ressources liés au produit.

Tech tips resource banner
Diagnostic Embarqué 6 minutes pour lire

Diagnostic du système de carburant : nos conseils techniques

Partage de ressource:
Diagnostic d'injection de carburant Equipement de test et de Diagnostic Conseils techniques Tutoriels Techniciens 6 minutes pour lire
Réservoir à carburantÀ mesure que le carburant du réservoir est utilisé, il doit être remplacé par de l'air pour empêcher la formation d'un vide qui risquerait de faire s'affaisser le réservoir et de couper l'alimentation à la pompe à carburant. De plus, alors que la température du carburant augmente, l'air doit être libéré du réservoir afin d'éviter une montée en pression excessive et le ballonnement du réservoir. Le rôle du système EVAP est de mettre le réservoir de carburant à l'atmosphère.
ECM/PCMLe module de commande du moteur/groupe motopropulseur (ECM/PCM) calcule la largeur d'impulsion des injecteurs de carburant sur la base de la vitesse et de la charge du moteur. La largeur d'impulsion est ensuite modifiée pour compenser les changements provenant de multiples paramètres dont la température du moteur, l'angle du papillon des gaz, la correction du carburant et la tension de batterie. L'ECM/PCM s'en remet au système d'apport de carburant pour une alimentation adéquate du moteur dans toutes les conditions opérationnelles possibles. La pression et le volume de carburant sont considérés comme des valeurs « réputées bonnes » du point de vue de l'ECM/PCM et ne sont pas directement surveillés. Des conditions de pression ou de volume faible peuvent entraîner des changements dans le fonctionnement et la performance du groupe motopropulseur et le déclenchement de codes indiquant une alimentation en carburant incorrecte. Une pression ou un volume de pompe à carburant faible peut causer un mélange pauvre et un manque de carburant aux vitesses élevées, pouvant générer des codes diagnostic (DTC) liés à un déficit de carburant. Une pression excessive peut causer une consommation élevée de carburant, des mélanges riches et la mémorisation de DTC liés à un excès de carburant.
Contrôle

Effectuez un contrôle visuel des composants du système de carburant pour détecter des flexibles ou des tuyaux vrillés ou pliés, des connecteurs électriques endommagés, et un réservoir à carburant bosselé ou affaissé, pouvant empêcher le module de la pompe à carburant de fonctionner correctement.

L'un des moyens les plus simples de déterminer si un moteur ne démarre pas par manque de carburant consiste à pulvériser du nettoyant pour carburateur directement dans le papillon des gaz tout en lançant le moteur. Si celui-ci démarre, tourne quelques secondes puis s'arrête, l'allumage et la compression ont lieu, mais il ne reçoit pas de carburant.

Manque de carburant

Effectuez un contrôle visuel des composants du système de carburant pour détecter des flexibles ou des tuyaux vrillés ou pliés, des connecteurs électriques endommagés, et un réservoir à carburant bosselé ou affaissé, pouvant empêcher le module de la pompe à carburant de fonctionner correctement.

L'un des moyens les plus simples de déterminer si un moteur ne démarre pas par manque de carburant consiste à pulvériser du nettoyant pour carburateur directement dans le papillon des gaz tout en lançant le moteur. Si celui-ci démarre, tourne quelques secondes puis s'arrête, l'allumage et la compression ont lieu, mais il ne reçoit pas de carburant.

Alimentation de carburant

Tester l'alimentation de carburant permet d'assurer qu'une pression et un volume corrects de carburant sont disponibles dans toutes les conditions possibles de fonctionnement. On distingue deux catégories de tests :

  • Diagnostic des problèmes de démarrage
  • Diagnostic des problèmes de performance

Toutes les procédures portant sur l'alimentation de carburant sont sensiblement les mêmes. Elles mesurent la pression et le volume de carburant alimenté à travers le système en conditions d'essai standard. En plus de tester la pression et le volume, mesurer l'ampérage du circuit de la pompe à carburant peut aider à déterminer la cause d'un dysfonctionnement.



Remplacement d'une pompe à carburant

Remplacer une pompe à carburant peut s'avérer une erreur coûteuse si elle n'est pas la cause véritable du problème lié au carburant. Avant de condamner la pompe, il convient de tester rigoureusement la pression, le volume et l'intégrité électrique du système de carburant.

Écoute

Souvent, la première étape du diagnostic d'un système de carburant défectueux consiste simplement à écouter. Tournez la clé de contact en position de marche et écoutez attentivement pour déceler un léger bourdonnement provenant du réservoir à carburant. Ce bourdonnement devrait s'entendre dès que la clé a été tournée en position de marche et durer environ 2 secondes avant de s'arrêter. Quand on entend ce bourdonnement, on peut généralement supposer que le circuit électrique de la pompe à carburant fonctionne et que la pompe est en marche. Cela signifie que les étapes suivantes du diagnostic devraient viser à déterminer si le réservoir contient une quantité adéquate de carburant, puis à tester la pression et le volume. Si ce bourdonnement n'a pas été entendu, les étapes suivantes du diagnostic devraient consister à vérifier le manque de pression de carburant avec un manomètre ou un appareil de diagnostic, puis à contrôler le circuit électrique de la pompe à carburant.

Avant l'inspection

Une pompe à carburant doit fournir la quantité correcte de carburant afin de maintenir une pression et un volume conformes aux spécifications. Une pression trop faible peut priver le moteur de carburant, le forçant à fonctionner avec un mélange pauvre, à avoir des ratés, à hésiter ou à caler. Une pression de carburant trop élevée peut faire tourner le moteur de manière irrégulière, gaspiller du carburant et polluer.

Avant d'effectuer des tests de diagnostic sur le système d'alimentation de carburant, il est important de comprendre le type de système de carburant concerné. Les systèmes avec retour et sans retour de carburant contiennent des composants similaires, mais c'est l'emplacement de ces composants qui détermine comment fonctionne le système d'alimentation et, par conséquent, les tests utilisés pour le diagnostic.

Avant de commencer, assurez-vous que la batterie est complètement chargée (12,6 VCC minimum). Une alimentation électrique supplémentaire peut s'avérer nécessaire pour maintenir la tension de la batterie au niveau requis. Si vous lancez le moteur, ne dépassez pas des temps de lancement de 10 secondes afin d'éviter de surchauffer le circuit du démarreur et/ou d'autres composants.
