Toledo HEUI Master

作为哈特里奇公司的研发成果,Toledo HEUI Master 将特征鲜明、令人信赖的“塞博”平台与专门为 HEUI 技术开发的全新功能相结合。全品牌测试计划数据库涵盖了 HEUI 的大部分保有量,因此维修厂可以最大限度地利用因测试 HEUI 而带来的收益机会。

液压电控单体喷油器测试变得简单

benefits four

我们丰富的原始设备经验使我们拥有同样严格的工程设计原则,我们凭借这些原则开发了一个新的平台,它为维修厂带来了无与伦比的优势,并涵盖了大部分 HEUI 喷油器保有量。Toledo 专注于每个阶段的易用性,以便刚接触 HEUI 技术的技工可以有效地测试喷油器,并可随着维修厂的发展随时提供更高级的设置。

test screen w magmah software

专利技术

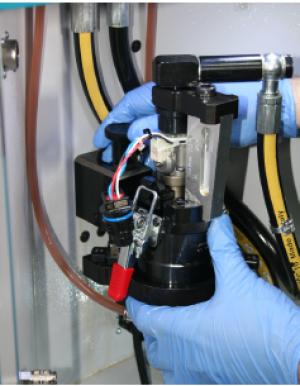

Toledo HEUI Master 整合了多项正在申请的专利,其中包括专门为该设备开发的创新技术,同时还采用了塞博 CRi Master 的专利技术。夹具的下部支架向前倾斜。这项正在申请专利的设计使其可以轻松地原位安装较大的喷油器。我们还开发了一种正在申请专利的喷嘴密封工具,该工具可与喷油器应用配合使用,以抬起和放置喷嘴密封盖。

clamping arms.PNG

独特的安装

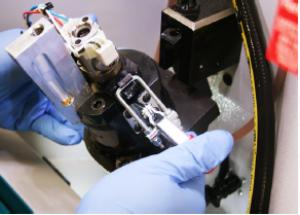

每个应用套件中都有另一个正在申请专利的功能。每个喷油器都固定到位,用以完全密封喷嘴进行测试,而这要归功于两个快速夹紧杠杆臂。它们有助于确保喷油器快速接合并以轻松地快速释放。为 Toledo HEUI Master 设计的喷油器应用套件使用哈德里奇的简化版卡入式布线,专为侧面放入和顶部放入喷油器量身定制。

tilting injector mount.PNG

防溅罩

测试 HEUI 喷油器历来都很麻烦。一旦把它们从发动机中拿出,就会导致在测试过程中喷出大量液体,并且可能难以控制。得益于应用套件中的防溅罩,进行测试的油液被引导到测试腔的底部,然后直接流回罐中。这些特殊的调整使得维修厂能够进行干净、简单和安全的 HEUI 测试,而没有浪费的液体则意味着只需一个 10 公升的罐子就足够了。

测试计划

我们运用在原始设备测试计划创建流程方面的数十年经验,为所有测试条件和机器间的重复测试制定了具有已验证限制的测试计划。在测试喷油器时,技工能够自动运行完整测试、手动选择单个步骤、跳过测试步骤或是在测试步骤失败时要求测试停止,从而提供了最终控制权。哈德里奇测试计划为大量的 HEUI 喷油器提供了全面的部件号级别覆盖。

installing an injector.PNG

应用套件

作为我们简化 HEUI 测试之使命的一个部分,我们刻意寻求在我们的应用套件中开发最可能的跨喷油器使用。因此,只需 7 个应用套件即可测试大多数 HEUI 喷油器,包括:

附件还可以跨多个套件使用,以避免不必要的重复。将液压燃油和增压器管路永久连接到独特的夹具作为标准配置的一个好处是:维修厂需要投资的组件和成本更少,并且在安装喷油器进行测试时速度也更快。

福特动力冲程 4.5L V6, 6.0L V8,7.3L V8

纳威司达 DT444E 7.3L

纳威司达 DT446E 7.6L

纳威司达 DT530E 8.7L

纳威司达 DT570 & HT570 9.3L

纳威司达 VT275 4.5L

纳威司达 VT365 6.0L

五十铃 4JX1 3.0L

卡特彼勒 3408 18.0L

卡特彼勒 3412 27.0L

卡特彼勒 3116E 6.6L

卡特彼勒 3126A 7.2L

卡特彼勒 3126B 7.2L

卡特彼勒 C7 7.2L

卡特彼勒 C9 8.8L


components of the application kits.PNG

直观的触摸屏

Toledo 是通过附有 magmah Touch 软件,可联网的应用程序式触摸屏平板电脑进行操作。由哈德里奇设计的界面具有独特的编程和图标,使 HEUI 测试变得容易。图片指南清楚地显示出需要什么工具,快速简化的测试计划选择方法仍然让技工在需要时能够定制测试。该软件提供测试进度的动态实时视图,并可以保存测试结果以供随后使用。

operation of machine.PNG

闭环技术

哈德里奇独特的专利闭环技术每秒持续监控内部泵使用的功率 10 次,用以确保 Toledo 的运行保持稳定,并且泵的全部功率可用于在高压下最大化流量输出。

它不仅确保功率消耗始终保持平衡,而且意味着 Toledo HEUI Master 可以由家用电源供电,使维修厂的安装和使用变得简单快捷。

FERT 测试

与其他测量喷油器响应时间的方法是仅通过监测电信号来确定电磁阀执行不同,哈德里奇是测量完整事件响应时间(FERT)。

FERT 测试可让您全面了解喷油器从电激活到喷射的响应时间。

使用哈特里奇测试计划,FERT 的优势在于帮助识别那些尽管燃油供油测试是在限制范围内,却不会被诊断出的故障。

安装要求

需要两个家用电源连接:- 低电压:1个 100-120 Vac(10安培)和 1个200-240 Vac(16安培) - 高电压:1个 200-240 Vac(10安培)和1个 200-240 Vac(16安培)。机器满载校准液重160kg,干重150kg。您必须使用哈特里奇指定的油液 Rock Valley C3112 Type 2,该油液可从哈特里奇获得(部件号 8802010)。尺寸为 610 毫米(宽)、610 毫米(深)和 1100 毫米(高)。

技术规格

增压器压力控制  20-280 bar
喷射燃油压力控制  3 巴(固定)
喷射速度  120-1300 ipm
脉冲宽度 100-4000 μS
油罐容量 10 公升
油罐过滤  2 个前置燃油滤清器
油液冷却 空气-油热交换器

喷油器测量

喷油器线圈电阻 0-200 Ω
喷油器电感 0-20 mH
响应时间测量
 0-999 μS
回流 0-2000 cc/min
供油测量 0-400 mm3/str
