Prueba de inyectores unitarios electrónicos hidráulicos simplificada

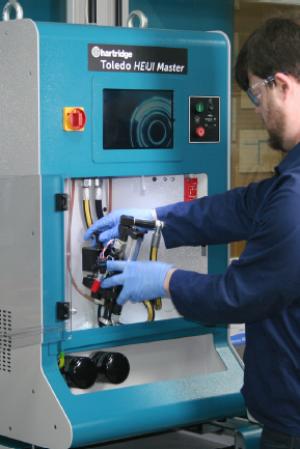

Gracias a los mismos principios de ingeniería exigentes que se derivan de nuestra herencia de equipos originales, hemos desarrollado una plataforma que tiene beneficios incomparables para el taller y cubre la mayor parte del parque de inyectores HEUI. El Toledo se centra en la facilidad de uso en cada etapa de modo que un técnico que es nuevo en la tecnología HEUI puede probar inyectores de manera efectiva, además de tener configuraciones más avanzadas disponibles listas para progresar a medida que evoluciona el taller.

Tecnología patentada

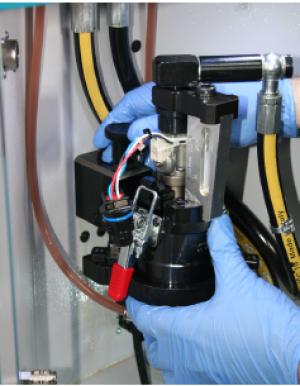

El Toledo HEUI Master incorpora múltiples patentes pendientes, incluyendo innovaciones desarrolladas específicamente para esta máquina, así como tecnología patentada del Sabre CRi Master. El soporte inferior de la luminaria se inclina hacia adelante. Este diseño pendiente de patente permite instalar los inyectores más grandes in situ con facilidad. También hemos desarrollado una herramienta de sellado de boquillas pendiente de patente que funciona con las aplicaciones de inyectores para levantar y colocar la tapa de sellado de la boquilla.

Instalación única

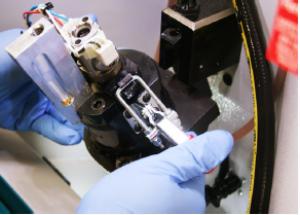

Otra característica pendiente de patente se encuentra en cada kit de aplicación. Cada inyector está asegurado en su lugar para sellar completamente la boquilla para la prueba, gracias a dos brazos de palanca de sujeción rápida. Ayudan a garantizar que el inyector se acople y se libere rápidamente con el mínimo esfuerzo. Los kits de aplicación de inyectores ideados para el HEUI Master de Toledo utilizan el cableado simplificado de clic en el lugar de Hartridge y están diseñados para inyectores de alimentación lateral y superior.

Protección contra salpicaduras

Históricamente, las pruebas de inyectores HEUI han sido complicadas. Una vez que están fuera de su lugar en el motor, se rocía mucho líquido durante las pruebas y puede ser problemático de controlar. Gracias a los protectores contra salpicaduras de los kits de aplicación, las pruebas El fluido se dirige hacia el fondo de la cámara de prueba, que fluye directamente de regreso al tanque. Estos protectores especiales hacen que las pruebas de HEUI sean limpias, fáciles y seguras para el taller y que el desperdicio de líquido signifique que solo un tanque de 10 litros es suficiente.

Planes de prueba

Hemos aplicado nuestras décadas de experiencia con procesos de creación de planes de prueba de OE para desarrollar planes de prueba con límites validados para todas las condiciones de prueba. Al probar un inyector, el técnico tiene la capacidad de funcionar automáticamente Una prueba completa, seleccione manualmente pasos individuales, omita los pasos de la prueba o solicite que la prueba se detenga en caso de que falle un paso de la prueba, proporcionando el control definitivo. Los planes de prueba de Hartridge proporcionan una cobertura completa a nivel de número de pieza para un gran número de inyectores HEUI.

Kits de aplicación

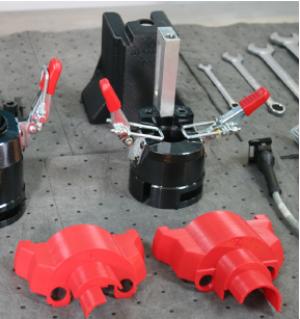

Como parte de nuestra misión de facilitar las pruebas de HEUI, hemos buscado deliberadamente desarrollar el mayor cruce posible de inyectores en nuestros kits de aplicación. Como resultado, solo se requieren 7 kits de aplicación para probar la mayoría de los inyectores HEUI.

Los accesorios también funcionan en varios kits para evitar duplicaciones innecesarias. Una ventaja de tener las líneas de combustible hidráulico e intensificador conectadas permanentemente al accesorio único, de serie, es que hay menos componentes y menos costos para el taller para invertir, así como la velocidad al instalar el inyector para la prueba.

Pantalla táctil intuitiva

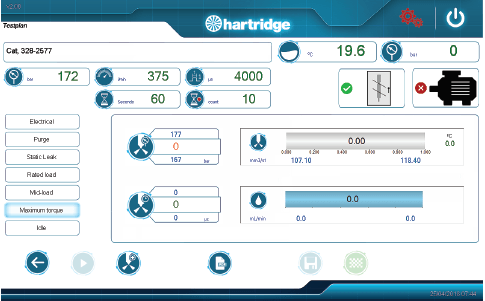

El Toledo se opera desde una tableta con pantalla táctil habilitada para la web, estilo aplicación, con software magmah Touch. La interfaz diseñada por Hartridge con programación e íconos únicos facilita las pruebas de HEUI. Las guías de imágenes muestran claramente qué herramientas se requieren, y El método de selección del plan de pruebas rápido y simplificado aún permite al técnico personalizar una prueba si es necesario. El software proporciona una vista dinámica en tiempo real del progreso de la prueba y puede guardar los resultados de la prueba para su uso posterior.

Tecnología de circuito cerrado

La exclusiva tecnología de circuito cerrado patentada de Hartridge monitorea constantemente la potencia utilizada por la bomba interna 10 veces por segundo para asegurarse de que el funcionamiento de la Toledo permanezca estable y que la potencia total de la bomba esté disponible para maximizar la salida de flujo a altas presiones.

No solo garantiza que el consumo de energía esté constantemente equilibrado, sino que significa que el HEUI Master de Toledo puede alimentarse con fuentes de alimentación domésticas, lo que hace que la instalación y el uso en el taller sean sencillos e instantáneos.

Pruebas FERT

A diferencia de otros métodos para medir el tiempo de respuesta del inyector que solo monitorean las señales eléctricas para determinar el accionamiento del solenoide, Hartridge mide el tiempo de respuesta completo del evento (FERT).

Las pruebas FERT le brindan una vista completa del tiempo de respuesta del inyector desde la activación eléctrica hasta el evento de inyección.

El uso de los planes de prueba de Hartridge, FERT tiene la ventaja de ayudar a identificar una falla que de otro modo no se diagnosticaría, a pesar de que las pruebas de suministro de combustible estén dentro de los límites.

Requisitos de instalación

Se requieren dos conexiones a la red eléctrica doméstica:

• Entrada de la máquina: 100-120 Vac, o 200-240 Vac, 50/60 Hz (cualquiera de los dos suministros debe ser capaz de 10 amperios)
• Entrada del motor: 200-240 Vac, 50/60 Hz (15 amperios)

Debe utilizar Rock Valley C3112 Tipo 2 (Hartridge 8802010) o equivalente. Las dimensiones son 610 mm (ancho), 610 mm (profundidad) y 1100 mm (alto). La máquina pesa 160 kg completamente cargada con líquido de calibración y 150 kg en seco.
