Pruebas preparadas para el futuro

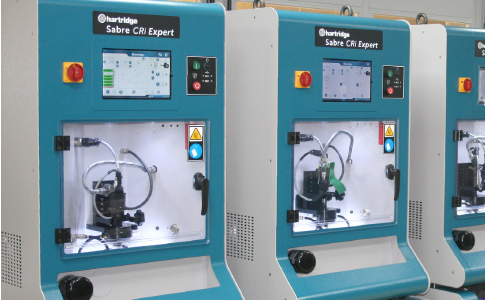

Una serie de componentes dentro de esta galardonada plataforma compacta son exclusivos del Sabre CRi Expert, lo que lo distingue y conserva sus raíces como un firme favorito del taller. Las nuevas características y funciones se han diseñado desde cero para proporcionar Una solución de pruebas preparada para el futuro que se mantiene a la vanguardia del mercado.

Nuevo software desarrollado

Hartridge ha desarrollado un nuevo software magmah de próxima generación para la plataforma Sabre CRi. El software magmah Touch es tan intuitivo que incluso un usuario nuevo puede alcanzar un nivel superior de pruebas de inyectores. El software muestra la dinámica del técnico, Pruebas en tiempo real, diagnósticos a bordo de la máquina y nuevas herramientas de plan de pruebas. Gracias a los niveles de personalización sin precedentes para el taller, el software magmah Touch puede evolucionar a medida que evoluciona el negocio. La licencia de magmah Touch es completamente gratuita y Totalmente compatible durante toda la vida útil de la máquina.

Tiempo de respuesta completo a eventos (FERT)

A diferencia de otros métodos para medir el tiempo de respuesta del inyector que solo monitorean las señales eléctricas para determinar el accionamiento del solenoide, Hartridge mide el evento completo. FERT incluye todos los elementos internos del inyector para brindarle una vista completa de la respuesta tiempo del inyector desde la activación eléctrica hasta el evento de inyección.

Tecnología patentada de circuito cerrado

La exclusiva tecnología patentada de circuito cerrado de la plataforma Sabre CRi monitorea constantemente la potencia utilizada por la bomba interna 10 veces por segundo. Esto asegura que el funcionamiento del Sabre permanezca estable y que toda la potencia de la bomba esté disponible para maximizar Salida de flujo a altas presiones de riel. No solo garantiza que el consumo de energía esté constantemente equilibrado, sino que significa que el Sabre puede ser alimentado por fuentes de alimentación domésticas, lo que hace que la instalación y el uso en el taller sean sencillos e instantáneos.

Pasos de prueba avanzados

El software incorpora una serie de pasos de prueba adicionales para ofrecer niveles adicionales de diagnóstico experto para las últimas aplicaciones de alta presión. La presión de apertura de la boquilla (NOP) verifica el correcto funcionamiento mecánico de la boquilla para abrir a la presión requerida para lograr la atomización prevista.

Minimum Drive Pulse (MDP) es una prueba de barrido de entrega dinámica que proporciona la medición de MDP y también la capacidad de determinar el perfil de la curva de entrega gracias a las nuevas funciones gráficas implementadas en el software magmah Touch.

También se han desarrollado pruebas específicas para el nuevo sensor de presión interna en la última tecnología de inyectores de Denso, i-ART, midiendo las fluctuaciones de presión para garantizar pruebas precisas. Gracias a estas características mejoradas, el taller puede: ofrecen una gama más amplia de servicios.

Codificación de inyectores

La codificación Hartridge se deriva de nuestro riguroso proceso de desarrollo de pruebas para generar codificación con parámetros validados. Para una prueba fácil y rápida en el taller, el software bloquea los pasos de prueba obligatorios necesarios para generar la codificación para eso inyector. El código resultante es una parte del documento de resultados de la prueba que se puede guardar en el software.

Planes de prueba

Hemos aplicado nuestras décadas de experiencia con procesos de creación de planes de prueba de OE para desarrollar planes de prueba con límites validados para todas las condiciones de prueba. Una prueba completa es rápida, normalmente alrededor de 5-6 minutos para una prueba estándar. Si se agregan pasos avanzados, El tiempo aumentará aproximadamente 1 minuto por paso. Hay varios modos de prueba que hacen que las pruebas sean sencillas para un nuevo usuario o más personalizables para un uso avanzado. Muchos planes de prueba se proporcionan desbloqueados en la máquina. Los planes de prueba y los pasos adicionales se compran con el sistema de crédito.

Capacidad de alta presión

La potente bomba y el carril de esta solución compacta generan 2700 bar. Una gama de características únicas proporcionan un rendimiento estable a alta presión. Como resultado, el flujo disponible también permite probar inyectores que requieren un flujo alto, pero no alta presión. El Sabre CRi Expert es capaz de probar los próximos inyectores de alta presión, incluidos los inyectores Delphi F2x de servicio pesado Euro 6/US10, los inyectores Delphi Smart Euro 4/US07, la familia Bosch 117, los inyectores de doble bobina Bosch CRIN y Denso i-ART. El taller puede estar preparado para el futuro de la tecnología de inyección y maximizar el retorno de la inversión.

Licencias más inteligentes

El Sabre CRi Expert es ahora más flexible que nunca con la nueva funcionalidad de pago por uso. El taller ahora puede desbloquear funciones, pasos de prueba y codificación solo cuando lo necesiten y no necesiten pagar por funcionalidades que no usarían. La carga de paquetes de créditos es seguro y exclusivo para su máquina, lo que garantiza que el usuario tenga un suministro listo de créditos para desbloquear funciones según sea necesario y mantener un funcionamiento sin problemas en el taller.

Requisitos de instalación

Se requieren dos conexiones a la red eléctrica doméstica:

• Entrada de la máquina: 100-120 Vac, o 200-240 Vac, 50/60 Hz (cualquiera de las fuentes debe ser capaz de 10 amperios)
• Entrada del motor: 200-240 Vac, 50/60 Hz (15 amperios)

Debe utilizar Viscor 1487-AW2 (Hartridge 8802011) o un fluido de calibración equivalente con las propiedades Antiwear 2 protegidas. Las dimensiones son 610 mm (ancho), 610 mm (profundidad) y 1100 mm (alto). La máquina pesa 145 kg en vacío.

Mediciones de inyectores

Especificación técnica

Ancho de pulso

0-4000 μS

Retardo de tiempo

De 0 a 600 segundos

Capacidad del tanque

10 litros

Filtración de tanques

2 μm

Filtración de la unidad de dosificación

60 μm

Filtración de fuga inversa

60 μm (Sabre CRi Expert + HJ092)

 7 μm (Sabre CRi Expert - HJ092)

Caudal de alta presión

1050-250 cc/min

Refrigeración por fluidos

Intercambiadores de calor aire-aceite

Accionamiento de bobina

Bobina doble
