Descripción general de las características principales

• Plataforma de banco galardonada
• Gestión de energía de circuito cerrado patentada
• Rápido: normalmente un minuto por paso de la prueba
• Salida de suministro de alto flujo para una presión alta y baja óptima
• Pruebas y estabilidad de alta precisión
• Sujeción/cambio de inyector simplificado y rápido
• Monitorización avanzada de la temperatura
• Muy fácil instalación
• Kit de actualización de alta presión disponible

Máxima flexibilidad para el usuario

Un elemento central del diseño del Sabre CRi-180 son los niveles excepcionales de control del usuario, lo que permite la personalización completa de las condiciones y parámetros de prueba. Esto significa que los técnicos con una variedad de niveles de capacitación pueden trabajar con el Sabre. Es lo suficientemente flexible como para evolucionar a medida que evolucionan los servicios de su taller. Las pruebas se pueden ejecutar en modo totalmente automático o manual y los planes de prueba existentes se pueden modificar con la misma facilidad con la que se pueden crear otros nuevos. Al generar un nuevo plan de pruebas, el operador puede intervenir en todas las etapas. Incluso las tolerancias porcentuales para cada paso se pueden asignar individualmente, lo que permite que el software magmah asigne automáticamente límites de acuerdo con los parámetros establecidos.

Conviértete en un experto

La intuitiva pantalla táctil TFT de 10" y la interfaz fácil de usar permiten a los talleres de todos los niveles utilizar al máximo la funcionalidad de software altamente avanzada del Sabre. Esto significa que los técnicos con una variedad de niveles de capacitación pueden trabajar con el Sabre. Es tan completo o tan simple como desee que sea, ya sea que necesite un probador de funcionamiento rápido y preciso o una evaluación de la calidad de reparación del rendimiento del inyector. Cualesquiera que sean sus necesidades, el Sabre CRi Master garantiza que se alcancen los más altos estándares de capacidad de prueba de inyectores Common Rail. Ya sea que necesite un probador de funcionamiento rápido y preciso o una evaluación de la calidad de reparación del rendimiento del inyector.

Pasos de prueba adicionales

El nuevo software del Sabre Cri Master ahora tiene funciones de prueba adicionales. La presión de apertura de la boquilla (NOP) verifica el correcto funcionamiento mecánico de la boquilla para abrirse a la presión requerida para lograr la atomización prevista.

Minimum Drive Pulse (MDP) es una prueba de barrido de entrega dinámica que proporciona algo más que el pulso de impulsión mínimo, sino también la capacidad de determinar el perfil de la curva de entrega gracias a las nuevas funciones gráficas implementadas en el software magmah.

En cualquier lugar, en cualquier momento, en cualquier lugar

El Sabre CRi Master está listo para ser utilizado tan pronto como se haya llenado con ISO4113 líquido de calibración y se haya enchufado a la toma de corriente doméstica. No es necesario conectarse a un suministro de aire comprimido o a un suministro de agua.

Se puede colocar fácilmente en una encimera con la ayuda de sus ojales y bolas de rodillo retráctiles. Todas las máquinas se entregan completamente calibradas y cargadas con planes de prueba populares.

Licencias más inteligentes

Las versiones Sabre CRi Master y Expert son ahora más flexibles que nunca. El taller ahora puede desbloquear funciones, pasos de prueba o codificación solo cuando necesitan pagar por funcionalidades que no usarían; todo ello gestionado por el software MAMMAH. Los paquetes de créditos garantizan que el usuario tenga un suministro listo de créditos para desbloquear funciones según sea necesario y mantener un funcionamiento sin problemas en el taller.

Gestión avanzada de la temperatura

El Sabre utiliza 3 intercambiadores de calor aire-aceite para regular y estabilizar las temperaturas, lo que garantiza la repetibilidad de prueba a prueba y de máquina a máquina. Este rendimiento de enfriamiento superior permite que los inyectores funcionen durante períodos de prueba prolongados sin peligro de sobrecalentamiento y garantiza la repetibilidad de prueba a prueba y de máquina a máquina.

Tecnología patentada

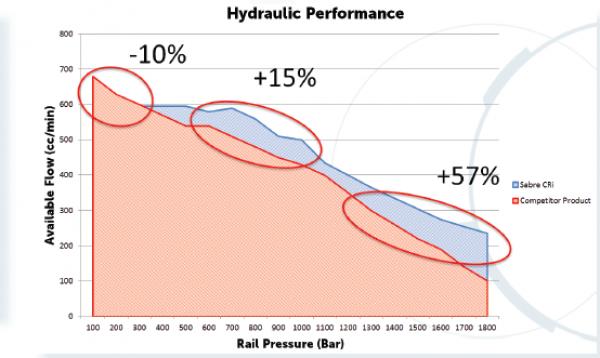

Al utilizar una bomba interna Common Rail junto con un sistema de control de circuito cerrado patentado, el Sabre es capaz de generar un impresionante nivel de flujo, incluso a altas presiones. Lo hace a pesar de funcionar con conexiones eléctricas domésticas y sin tener que depender de un suministro de aire comprimido externo.

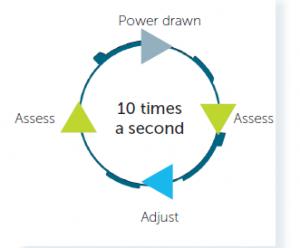

La exclusiva tecnología de circuito cerrado patentada del Sabre monitorea constantemente la potencia utilizada por la bomba interna 10 veces por segundo. Esto asegura que el funcionamiento del Sabre permanezca estable y que toda la potencia de la bomba esté disponible para maximizar la salida de flujo a altas presiones de riel.

No solo garantiza que el consumo de energía esté constantemente equilibrado, sino que significa que el Sabre puede ser alimentado por fuentes de alimentación domésticas, lo que hace que la instalación y el uso en el taller sean sencillos e instantáneos.

Tiempo de respuesta completo a eventos (FERT)

A diferencia de otros métodos para medir el tiempo de respuesta del inyector que solo monitorean las señales eléctricas para determinar el accionamiento del solenoide, Hartridge mide el evento completo. FERT incluye todos los elementos internos del inyector para brindarle una vista completa del tiempo de respuesta del inyector desde la activación eléctrica hasta el evento de inyección.

Biblioteca de planes de prueba

Los planes de prueba de Hartridge se desarrollan utilizando el patrimonio único de OE para garantizar los más altos niveles de precisión. Hartridge ha desarrollado una enorme biblioteca de planes de prueba completos, incluidas variantes de bobinas y piezoeléctricos. Gracias a las licencias de crédito más inteligentes, el taller puede desbloquear pruebas específicas según sea necesario. Hartridge continúa desarrollando y lanzando nuevos planes de prueba como parte del apoyo del Sabre.

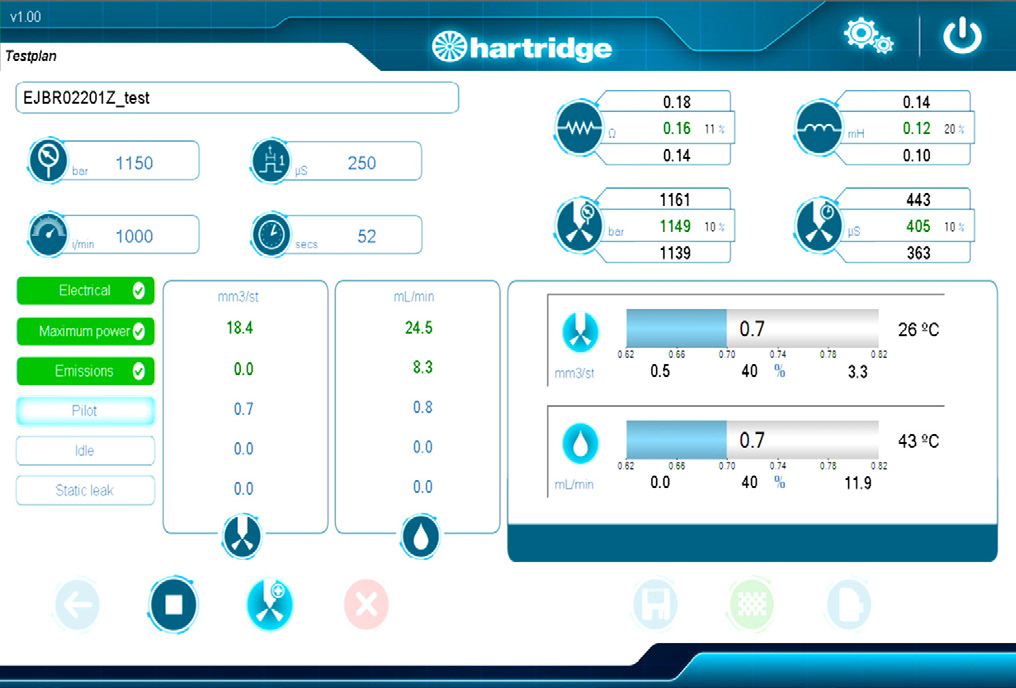

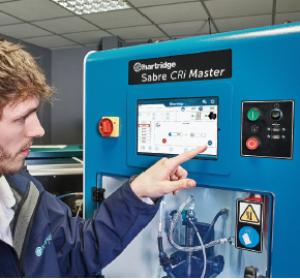

Pantalla táctil intuitiva

La pantalla táctil combina a la perfección la facilidad de uso con la sencillez de diseño. Nuestra programación a medida y los iconos de la interfaz de Windows 10 magmah se actualizan periódicamente. Se ha incorporado una mayor facilidad de uso con:

• Método simplificado de selección de pruebas
• Guías de imágenes para mostrar qué herramientas usar
• Nuevo diseño de pantalla de los parámetros de prueba por paso
• Nuevo modo de "salida" de prueba si falla un paso

Aplicación de pantalla táctil de Windows 10 magmah sharp

La nueva interfaz magmah sharp se integra a la perfección en la plataforma Windows 10 para permitir un control y una flexibilidad absolutos a través de la pantalla táctil TFT de 10". Para imprimir los informes de color, los usuarios pueden conectar una impresora a los puertos USB montados en la parte delantera de Sabre o imprimirlos, enviarlos por correo electrónico o transferirlos a través de Wifi.

Requisitos de instalación

• Se requieren dos conexiones eléctricas domésticas


Alta tensión	1 de 200-240 Vac (10 amperios)	1 de 200-240 Vac (16 amperios)
Baja tensión	1 de 100-120 Vac (10 amperios)	1 de 200-240 VCA (16  amperios)*

* Con transformador elevador incluido

• 160 kg a plena carga (145 kg en seco)
• Dimensiones 610 mm (ancho), 610 mm (profundidad), 110 mm (alto)
• Usos ISO4113 fluido de calibración

Mediciones de inyectores

Resistencia de la bobina	0 - 200 Ω
Inductancia (solo inyectores de bobina)	0 - 20 mH
Capacitancia (inyectores piezoeléctricos)	0 - 12 μF
Mediciones del tiempo de respuesta	0 - 999 μS
Mediciones de flujo de fuga	0 - 290 mL/min
Medidas de entrega	0 - 400 mm3/str
Temperatura de fuga inversa	0 - 180°

Especificación técnica

Presión de los rieles	0 - 1800 bar
Velocidad de inyección

120 - 3000 ipm0 - 400 0 μSRetardo de tiempo 0 - 600 segundosCapacidad del tanque 10 litrosFiltración de tanques 2 μmFiltración de la unidad de medición 60 μmFiltración de fugas inversas 60 μmCaudal de alta presión 600 - 250 cc/minRefrigeración por fluidos Aire a aceite Intercambiadores de calor
